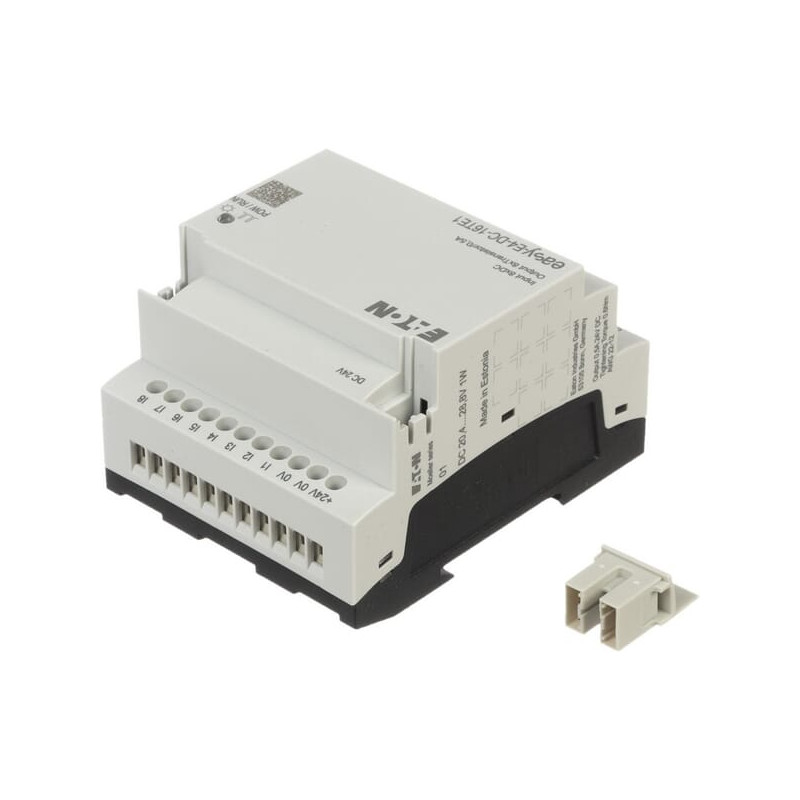

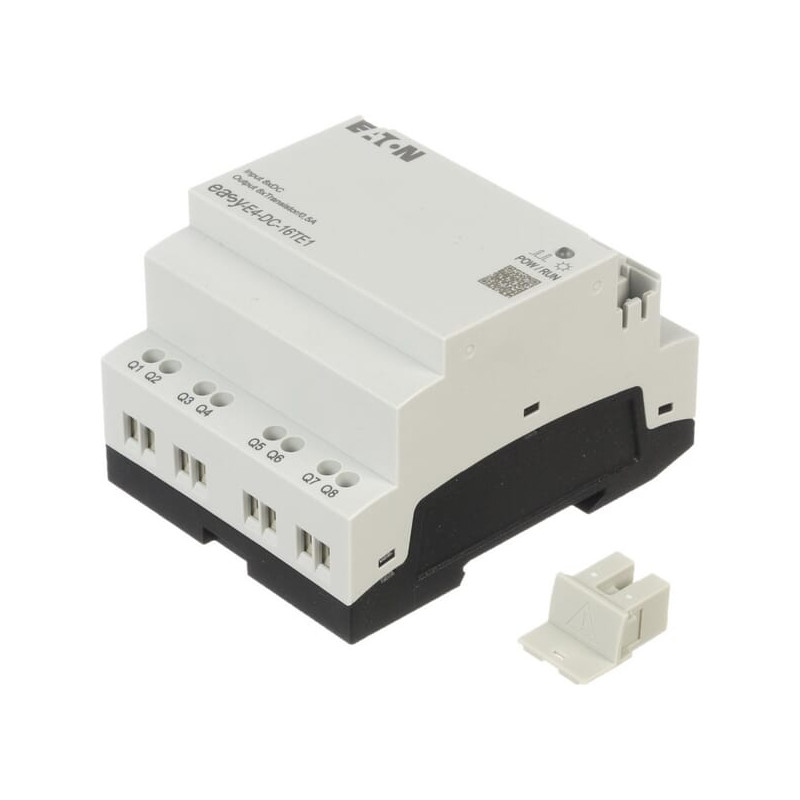

Dalies numerisEASYE4DC16TE1
EAN4015080892816
VienetasKiekvienas
Prekės ženklasEaton
Išsamus aprašymas„EasyE4“ yra kompaktiška valdymo relė. Ši relė leidžia naudoti efektyvias, lanksčias ir lengvai įdiegiamas valdymo sistemas. Valdymo relė idealiai tinka pramonės ir pastatų reikmėms dėl lanksčios išplėtimo galimybės iki 11 modulių, iki 188 įėjimų / išėjimų, ir dėl plataus įtampos diapazono. Standartiškai tiekiama „easySoft“ programavimo programinė įranga su keturiomis programavimo kalbomis, įskaitant funkcinių blokų diagramą (FBD) ir struktūrizuotą tekstą (ST). Rodyti daugiau
PrivalumaiModulius su skirtingais maitinimo šaltiniais galima naudoti kartu. Lengva programuoti naudojant „easySoft 7“ programinę įrangą pačioje relėje. Pertraukimo funkcija leidžia greitai atpažinti įvykius ir greitai reaguoti. DCF77 sinchronizavimas ir Ethernet paslaugos leidžia labai tiksliai rodyti datą ir laiką. Nuosavo logotipo parinktis paleidimo metu.
Produkto informacijaDaugiausia 11 vietinių išplėtimo modulių vienam baziniam įrenginiui. 188 galimi įėjimai ir išėjimai vienoje „easyE4“ sistemoje. Platus įtampos diapazonas (nuolatinė, kintamoji ir UC). Integruota Ethernet sąsaja, užtikrinanti platų ryšio galimybių pasirinkimą. Programavimo aplinka su 4 programavimo kalbomis (ST, FBD, LD, EDP). Su LCD ekranu. 3 spalvų foninis apšvietimas: balta, raudona ir žalia. Foninis apšvietimas turi 3 pritemdymo nustatymus. Pertraukimo įėjimai. Integruotas Ethernet ir integruotas žiniatinklio serveris. Integruotas „microSD“ lizdas.
Pagalbinis operatorius (Ex ia) Ne
Pagalbinis operatorius (Ex ib) Ne
Pagrindinis įrenginys Ne
Sertifikuota UL I klasės pavojingoms vietoms Taip
Sertifikuota UL II klasės pavojingoms vietoms Ne
Sertifikuota UL III klasės pavojingoms vietoms Ne
Sertifikuota UL 1 skyriaus pavojingoms vietoms Ne
Sertifikuota UL 2 skyriaus pavojingoms vietoms Taip
Sertifikuota UL A grupės pavojingoms vietoms (acetilenas) Taip
Sertifikuota UL B grupės pavojingoms vietoms (vandenilis) Ne
Sertifikuota UL C grupės pavojingoms vietoms (etilenas) Taip
Sertifikuota UL D grupės pavojingoms vietoms (propanas) Taip
Sertifikuota UL E grupės pavojingoms vietoms (metalo dulkės) Ne
Sertifikuota UL F grupės pavojingoms vietoms (anglies dulkės) Ne
Sertifikuota UL G grupės pavojingoms vietoms (nelaidžios dulkės)Ne
Izoliacijos klasė 20
Gylis 58 mm
IšplečiamaTaip
Išplėtimo įtaisasTaip
Sprogimo saugos kategorija dulkėmsNėra
Sprogimo saugos kategorija dujomsNėra
Galima įmontuoti priekyjeTaip
Aukštis 90 mm
IO jungties pagrindinis įrenginysNe
Analoginių įėjimų skaičius0
Analoginių išėjimų skaičius0
Skaitmeninių įėjimų skaičius8
Skaitmeninių išėjimų skaičius8
Pramoninio Ethernet aparatinės įrangos sąsajų skaičius0
Kitų aparatinės įrangos sąsajų skaičius0
Lygiagrečių aparatinės įrangos sąsajų skaičius0
RS-2320 aparatinės įrangos sąsajų skaičius
RS-4220 aparatinės įrangos sąsajų skaičius
RS-4850 aparatinės įrangos sąsajų skaičius
Nuosekliųjų TTY aparatinės įrangos sąsajų skaičius0
Aparatinės įrangos sąsajų skaičius USB0
Belaidžių aparatinės įrangos sąsajų skaičius0
Sąsajų skaičius PROFINET0
Našumo lygis pagal EN ISO 13849-1n/a
Energijos suvartojimas 1 VA
Galima montuoti ant stovoNe
Radijo standartas „Bluetooth“Ne
Radijo standartas GPRSNe
Radijo standartas GSMNe
Radijo standartas UMTSNe
Radijo standartas WLAN 802.11Ne
Galima montuoti ant bėgioTaip
RedencialumasNe
SIL pagal IEC 61508Nėra
Tinka saugos funkcijomsNe
Maitinimo įtampa AC 50 Hz0,0–0,0 V
Maitinimo įtampa AC 60 Hz0,0–0,0 V
Maitinimo įtampa DC 20,4–28,8 V
Palaikomas ASIN protokolasNe
Palaikomas AS-Interface Safety at Work protokolasNe
Palaikomas CAN protokolasNe
Palaikomas duomenų greitkelio protokolasNe
Palaikomas protokolas „DeviceNet“ Nr.
„DeviceNet Safety“ palaikantis protokolas Nr.
„EtherCAT“ palaikantis protokolas Nr.
„EtherNet/IP“ palaikantis protokolas Nr.
„Foundation Fieldbus“ palaikantis protokolas Nr.
„INTERBUS“ palaikantis protokolas Nr.
„INTERBUS-Safety“ palaikantis protokolas Nr.
„KNX“ palaikantis protokolas Nr.
„LONN“ palaikantis protokolas Nr.
„Modbus“ palaikantis protokolas Taip
Kitų magistralių sistemų palaikantis protokolas Nr.
PROFIBUS palaikantis protokolas Nr.
PROFINET CBA palaikantis protokolas Nr.
PROFINET ION palaikantis protokolas Nr.
PROFIsafe palaikantis protokolas Nr.
„SafetyBUS“ palaikantis protokolas Nr.
SERCOS palaikantis protokolas Nr.
SUCONET palaikantis protokolas Nr.
TCP/IP palaikantis protokolas Taip
Perjungimo srovė 0,5 A
Maitinimo įtampos tipas Įtampa Nuolatinė srovė
Tvirtinimas prie sienos / tiesioginis montavimas Taip
Plotis 72 mm
Su ekranu Ne
Su optine sąsaja Ne
Su relės išvestimi Ne
Su laikmačiu Ne
Gamintojo produkto ID 197220
[]
