Dalies numerisMEC13500HRA
EAN
VienetasKiekvienas
Prekės ženklasBattioni Pagani

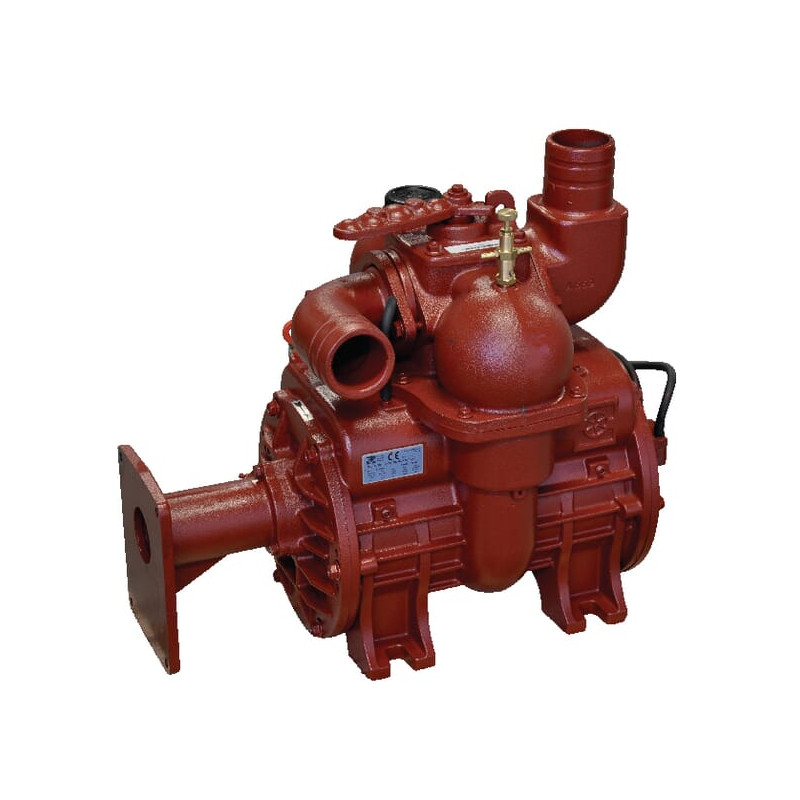

Išsami informacijaMEC II serijos siurbliai turi automatinę apsaugos sistemą. Pavyzdžiui, sulūžus mentei, rotorius ir rotoriaus korpusas gali būti apsaugoti stumiant rotorių, įskaitant flanšo tvirtinimus, žemyn. Siurbliai su „balasto sistema“, pažymėti raide B prekės numerio gale (pvz., MEC9000MB), vakuuminiame režime veikia ilgiau. Veikimo laikas esant -0,95 baro slėgiui trunka nuo 8 minučių (standartinis) iki daugiausiai 15 minučių. Nuolatinis veikimas leidžiamas esant -0,6 baro slėgiui. Standartiškai MEC II serijos siurbliai tiekiami su ilgaamžėmis (karščiui atspariomis) mentėmis. MEC II serijos siurbliuose yra temperatūros matuoklis, leidžiantis nuskaityti temperatūrą eksploatacijos metu. Menčių susidėvėjimo būklei nustatyti galima naudoti techninės priežiūros liuką, rodantį, kada mentes reikia keisti. Kiekvienas siurblys gamykloje atliekamas galutinis patikrinimas, kurio metu, be kitų veiksnių, tikrinamas vakuumas, suspaudimas ir tepimas. Kiekvienam siurbliui parengiama bandymo ataskaita, susijusi su serijos numeriu.
Produkto informacija. Minimalios remonto išlaidos dėl unikalios automatinės apsaugos sistemos. Kadangi B.P. siurbliai yra išbandyti, tikrinami ir supakuojami itin kruopščiai, 100 % garantuojamas sklandus paleidimas. Šie vakuuminiai siurbliai su mentėmis daugiausia naudojami žemės ūkyje srutų rezervuarams pripildyti ir ištuštinti. Šie siurbliai gali generuoti tiek teigiamą slėgį, tiek vakuumą. Be slėgio mažinimo vožtuvo (0200013) ir vakuuminio vožtuvo (0155513). Be hidraulinio variklio ir pleištinės įvorės. Siurbliai tiekiami be tepimo alyvos (BP5070). Įskaitant hidraulinį pagrindą hidrauliniam varikliui pritvirtinti.
Techninė informacijaPrekių numerių sudėtis: MEC = serija, 9000 = tipas, H = hidraulinė pavara, B = balasto sistema Siurbliuose be automatinio tepimo (prekės numeryje nėra „A“) siurblys turi priverstinio tepimo sistemą, kuri reguliuojama lašeliniais purkštukais Automatinis tepimas galimas pagal pageidavimą Siurbliuose be automatinio tepimo tepimo alyvos kiekis nustatomas gamykloje ir negali būti keičiamas be įrankio Priverstinio tepimo atveju, kaip ir automatinio tepimo atveju, veikimo metu reikia nuolat tikrinti veikimą Siurbliai su hidrauline pavara sukasi pagal laikrodžio rodyklę Sukimosi kryptis nustatoma, kai varoma ašis yra sulygiuota su stebėtoju Menčių tepimui naudojama alyva: originali alyva iš B. P. (prekės numeris BP5070)
Nominalus tūrinis srautas 13845 l/min
Pavaros tipasHidraulinis
Sukimosi kryptisPagal laikrodžio rodyklę (CW)
Balasto oro įpurškimo sistemaNe
Tepimo sistemos tipasAutomatinis
Menčių tipasIlgas tarnavimo laikas
Apsaugos nuo smūgių sistemaTaip
Maksimalus vakuumas0,95 BAR
Maksimalus santykinis slėgis1,5 BAR
Galia, reikalinga maksimaliam slėgiui36 kW
Galia, reikalinga maksimaliam Vakuumas24 kW
Reikalingas hidraulinio variklio našumas125 l/min

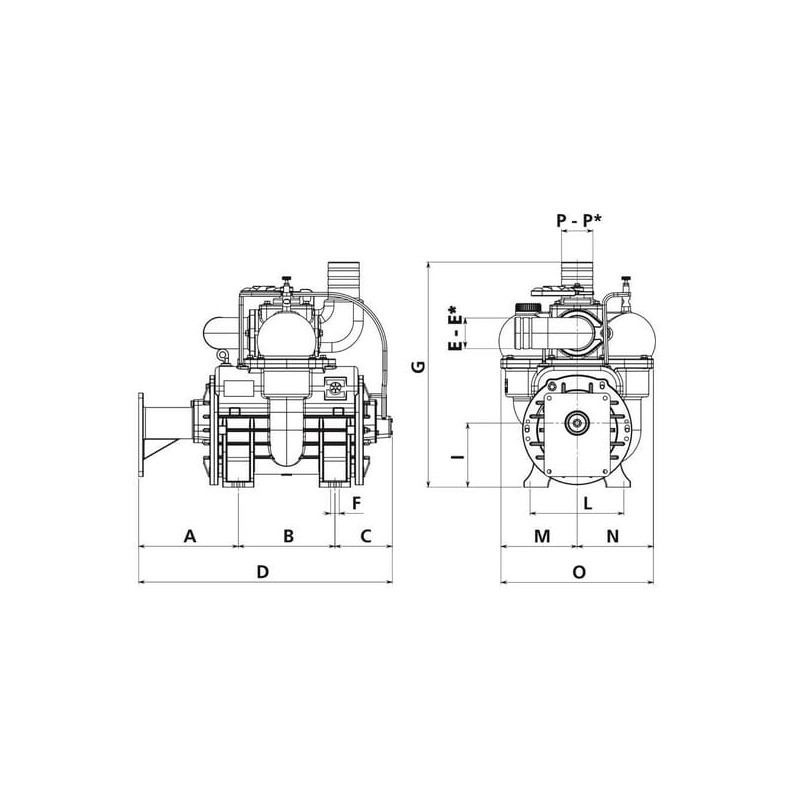

D,P Žarnos jungties skersmuo100 mm
Apsauginio vožtuvo jungties skersmuo2 coliai
Slėginio vožtuvo jungties skersmuo1-1/2 colio
EBendras ilgis738 mm
OBendras plotis390 mm
G Ilgis575 mm
F Tvirtinimo angų skersmuo22 mm
B,L Tvirtinimo angų atstumas247 mm246 mm
AMontavimo angų atstumas iki veleno galo299 mm
C Montavimo angų atstumas iki galo192 mm
M Veleno centro iki kairės pusės galo195 mm
N Veleno centro iki dešinės pusės galo195 mm
IAtstumas nuo veleno centro iki apačios164 mm
Maks. Veleno sukimosi greitis 1400 aps./min.
Bako talpa 3,5 l
Svoris 173 kg
[]
