Dalies numerisMEC9000H
EAN
VienetasKiekvienas
Prekės ženklasBattioni Pagani
Išsami informacijaMEC II serijos siurbliai turi automatinę apsaugos sistemą. Pavyzdžiui, sulūžus mentei, rotorius ir rotoriaus korpusas gali būti apsaugoti stumiant rotorių žemyn, įskaitant flanšo tvirtinimus. Siurbliai su „balasto sistema“, pažymėti raide B prekės numerio gale (pvz., MEC9000MB), vakuuminiame režime veikia ilgiau. Veikimo laikas esant -0,95 baro slėgiui trunka nuo 8 minučių (standartinis) iki daugiausiai 15 minučių. Nuolatinis veikimas leidžiamas esant -0,6 baro slėgiui. Standartiškai MEC II serijos siurbliai tiekiami su ilgaamžėmis (karščiui atspariomis) mentėmis. MEC II serijos siurbliuose yra temperatūros matuoklis, leidžiantis nuskaityti temperatūrą eksploatacijos metu. Menčių susidėvėjimo būklei nustatyti galima naudoti techninės priežiūros liuką, rodantį, kada mentes reikia keisti. Kiekvienas siurblys gamykloje atliekamas galutinis patikrinimas, kurio metu, be kitų veiksnių, tikrinamas vakuumas, suspaudimas ir tepimas. Kiekvienam siurbliui parengiama bandymo ataskaita, susijusi su serijos numeriu.
Produkto informacija. Minimalios remonto išlaidos dėl unikalios automatinės apsaugos sistemos. Kadangi B.P. siurbliai yra išbandyti, tikrinami ir supakuojami itin kruopščiai, 100 % garantuojamas sklandus paleidimas. Šie vakuuminiai siurbliai su mentėmis daugiausia naudojami žemės ūkyje srutų rezervuarams pripildyti ir ištuštinti. Šie siurbliai gali generuoti tiek teigiamą slėgį, tiek vakuumą. Be slėgio mažinimo vožtuvo (0200013) ir vakuuminio vožtuvo (0155513). Be hidraulinio variklio ir pleištinės įvorės. Siurbliai tiekiami be tepimo alyvos (BP5070). Įskaitant hidraulinį pagrindą hidrauliniam varikliui pritvirtinti.
Techninė informacijaPrekių numerių sudėtis: MEC = serija, 9000 = tipas, H = hidraulinė pavara, B = balasto sistemaSiurbliuose be automatinio tepimo (prekės numeryje nėra „A“) siurblys turi priverstinio tepimo sistemą, kuri reguliuojama lašeliniais purkštukaisAutomatinis tepimas galimas pagal pageidavimąSiurbliuose be automatinio tepimotepimo alyvos kiekis nustatomas gamykloje ir negali būti keičiamas be įrankioPriverstinio tepimo atveju, kaip ir automatinio tepimo atveju, veikimą reikia nuolat tikrinti eksploatacijos metuSiurbliai su hidrauline pavara sukasi pagal laikrodžio rodyklęSukimosi kryptis nustatoma, kai varoma ašis yra sulygiuota su stebėtojuMenčių tepimui naudojama alyva: originali alyva iš B. P. (prekės numeris BP5070)
Nominalus tūrinis srautas9030 l/min
Pavaros tipasHidraulinis
Sukimosi kryptisPagal laikrodžio rodyklę (CW)
Balasto oro įpurškimo sistemaNe
Tepimo sistemos tipasPriverstinis
Menčių tipasIlgaamžis
Apsaugos nuo smūgių sistemaTaip
Maksimalus vakuumas0,95 BAR
Maksimalus santykinis slėgis1,5 BAR
Galia, reikalinga maksimaliam slėgiui25 kW
Galia, reikalinga maksimaliam Vakuumas 16 kW
Reikalingas hidraulinio variklio našumas 125 l/min

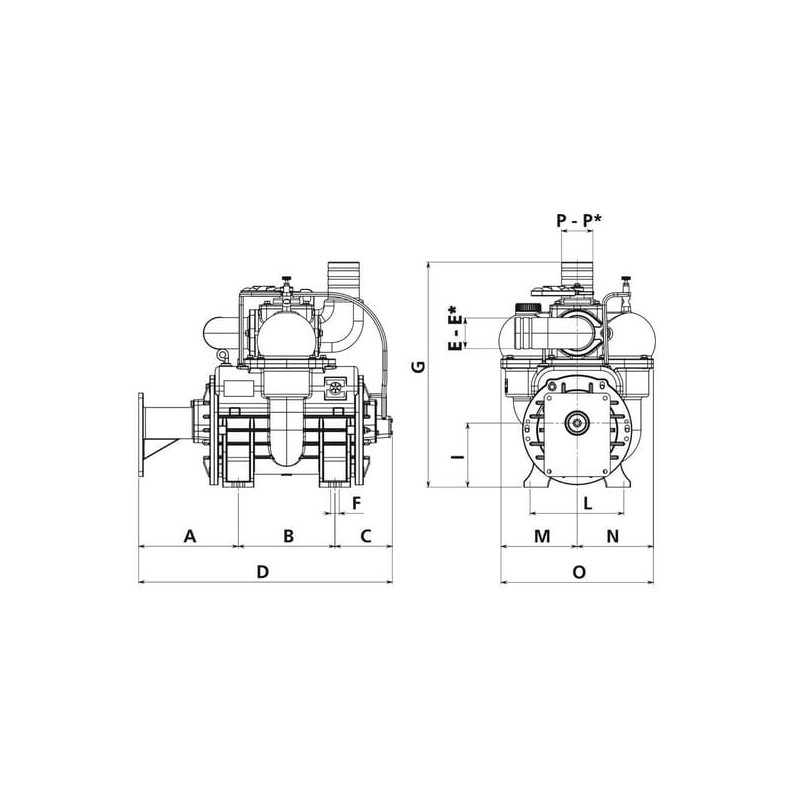

D,P Žarnos jungties skersmuo 80 mm
Apsauginio vožtuvo jungties skersmuo 2 coliai
Slėginio vožtuvo jungties skersmuo 1-1/2 colio
E Bendras ilgis 577 mm
O Bendras plotis 390 mm
G Aukštis 575 mm
F Tvirtinimo angų skersmuo 22 mm
B, L Tvirtinimo angų atstumas 189 mm 246 mm
AMontavimo angų atstumas iki veleno galo 247 mm
C Montavimo angų atstumas iki galo 141 mm
M Veleno centro iki kairiosios pusės galo 195 mm
N Veleno centro iki dešiniosios pusės galo 195 mm
IAtstumas nuo veleno centro iki apačios 164 mm
Maks. Veleno sukimosi greitis 1400 aps./min.
Bako talpa 2,5 l
Svoris 140 kg
[]
