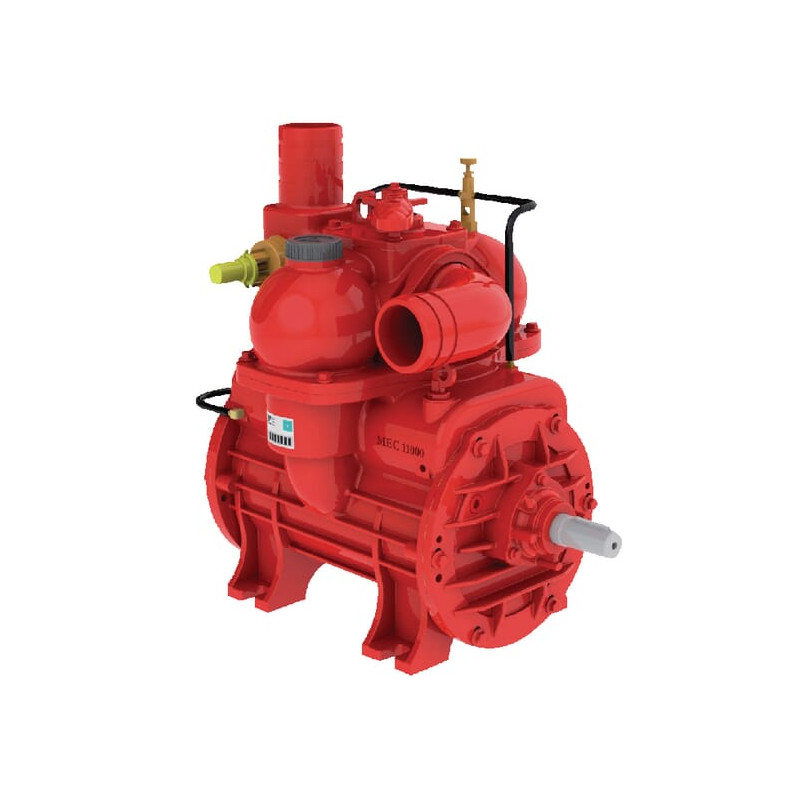

Dalies numerisMEC9000P
EAN
VienetasKiekvienas
Prekės ženklasBattioni Pagani
Išsami informacijaMEC II serijos siurbliai turi automatinę apsaugos sistemą. Pavyzdžiui, sulūžus mentei, rotorius ir rotoriaus korpusas gali būti apsaugoti stumiant rotorių, įskaitant flanšo tvirtinimus, žemyn. Siurbliai su „balasto sistema“, pažymėti raide B prekės numerio gale (pvz., MEC9000MB), vakuuminiame režime veikia ilgiau. Veikimo laikas esant -0,95 baro slėgiui trunka nuo 8 minučių (standartinis) iki daugiausiai 15 minučių. Nuolatinis veikimas leidžiamas esant -0,6 baro slėgiui. Standartiškai MEC II serijos siurbliai tiekiami su ilgaamžėmis (karščiui atspariomis) mentėmis. MEC II serijos siurbliuose yra temperatūros matuoklis, leidžiantis nuskaityti temperatūrą eksploatacijos metu. Menčių susidėvėjimo būklei nustatyti galima naudoti techninės priežiūros liuką, rodantį, kada reikia pakeisti mentes. Kiekvienas siurblys gamykloje atliekamas galutinis patikrinimas, kurio metu, be kitų veiksnių, patikrinamas vakuumas, suspaudimas ir tepimas. Kiekvienam siurbliui parengiama bandymo ataskaita, susijusi su serijos numeriu.
Taikymo sritis Šie vakuuminiai siurbliai su mentėmis daugiausia naudojami žemės ūkyje srutų rezervuarams pripildyti ir ištuštinti.
Savybės Šie siurbliai gali generuoti tiek teigiamą slėgį, tiek vakuumą.
Techninė informacija. Prekių numerių sudėtis: MEC = serija, 9000 = tipas, P = skriemulių pavara, B = balasto sistema, A = automatinis tepimas. Siurbliuose be automatinio tepimo (prekės numeryje nėra „A“) siurblys turi priverstinio tepimo sistemą, kuri reguliuojama lašelinėmis purkštukais. Automatinis tepimas galimas pagal pageidavimą. Siurbliuose be automatinio tepimo tepimo alyvos kiekis nustatomas gamykloje ir jo negalima pakeisti be įrankio. Priverstinio tepimo atveju, kaip ir automatinio tepimo atveju, veikimą reikia tikrinti visą eksploatacijos laiką. Siurbliai su skriemulių pavara sukasi pagal laikrodžio rodyklę. Sukimasis prieš laikrodžio rodyklę, kai prekės numeryje yra „L“ arba galima užsisakyti. Sukimosi kryptis nustatoma, kai varoma ašis sutampa su stebėtoju. Menčių tepimui naudojama alyva: originali B. P. alyva (prekės numeris BP5070).
Privalumai Minimalios remonto išlaidos dėl unikalios automatinės apsaugos sistemos. Kaip ir B.P. siurbliai... yra išbandyti, patikrinti ir supakuoti su didžiausiu kruopštumu, be problemų paleidimas garantuojamas 100 %.
Nominalus tūrinis srautas 9030 l/min.
Pavaros tipas: Skriemulys.
Sukimosi kryptis: Pagal laikrodžio rodyklę (CW).
Balasto oro įpurškimo sistema: Ne.
Sudaro: Be slėgio mažinimo vožtuvo (0200013) ir vakuuminio vožtuvo (0155513). Siurbliai tiekiami be tepimo alyvos (BP5070). Be skriemulio.
Tepimo sistemos tipas: Priverstinis.
Menčių tipas: Ilgas tarnavimo laikas.
Apsaugos nuo smūgių sistema: Taip.
Maksimalus vakuumas 0,95 BAR.
Maksimalus santykinis slėgis 1,5 BAR.
Galia, reikalinga maks. slėgiui 25 kW.
Galia, reikalinga maks. Vakuumas 16 kW
D,P Žarnos jungties skersmuo 80 mm
Apsauginio vožtuvo jungties skersmuo 2 coliai
Slėginio vožtuvo jungties skersmuo 1-1/2 colio
E Bendras ilgis 535 mm
O Bendras plotis 390 mm
G Aukštis 575 mm
F Tvirtinimo angų skersmuo 22 mm
B, L Tvirtinimo angų atstumas 189 mm 246 mm
A Tvirtinimo angų atstumas iki veleno galo 205 mm
C Tvirtinimo angų atstumas iki galo 141 mm
M Veleno centro iki kairiosios pusės galo 195 mm
N Veleno centro iki dešiniosios pusės galo 195 mm
I Veleno centro iki apačios 164 mm
Veleno ilgis 63 mm
Maks. veleno sukimosi greitis 1400 aps./min.
Rezervuaro talpa 2,5 l
Svoris 131 kg
[]
