Dalies numerisMEC13500M
EAN
VienetasKiekvienas
Prekės ženklasBattioni Pagani
Išsami informacijaMEC II serijos siurbliai turi automatinę apsaugos sistemą. Pavyzdžiui, sulūžus mentei, rotorius ir rotoriaus korpusas gali būti apsaugoti stumiant rotorių, įskaitant flanšo tvirtinimus, žemyn. Siurbliai su „balasto sistema“, pažymėti raide B prekės numerio gale (pvz., MEC9000MB), vakuuminiame režime veikia ilgiau. Veikimo laikas esant -0,95 baro slėgiui trunka nuo 8 minučių (standartinis) iki daugiausiai 15 minučių. Nuolatinis veikimas leidžiamas esant -0,6 baro slėgiui. Standartiškai MEC II serijos siurbliai tiekiami su ilgaamžėmis (karščiui atspariomis) mentėmis. MEC II serijos siurbliuose yra temperatūros matuoklis, leidžiantis nuskaityti temperatūrą eksploatacijos metu. Menčių susidėvėjimo būklei nustatyti galima naudoti techninės priežiūros liuką, rodantį, kada reikia pakeisti mentes. Kiekvienas siurblys gamykloje atliekamas galutinis patikrinimas, kurio metu, be kitų veiksnių, patikrinamas vakuumas, suspaudimas ir tepimas. Kiekvienam siurbliui parengiama bandymo ataskaita, susijusi su serijos numeriu.
Taikymo sritis Šie vakuuminiai siurbliai su mentėmis daugiausia naudojami žemės ūkyje srutų rezervuarams pripildyti ir ištuštinti.
Savybės Šie siurbliai gali generuoti tiek teigiamą slėgį, tiek vakuumą.
Techninė informacija. Prekių numerių sudėtis: MEC = serija, 9000 = tipas, M = netiesioginė pavara 540 aps./min., A = automatinis tepimas, B = balasto sistema. Siurbliuose be automatinio tepimo (prekės numeryje nėra „A“) siurblys turi priverstinio tepimo sistemą, kuri reguliuojama lašeliniais purkštukais. Siurbliuose be automatinio tepimo tepimo alyvos kiekis nustatomas gamykloje ir negali būti keičiamas be... įrankis Priverstinio tepimo atveju, kaip ir automatinio tepimo atveju, veikimą reikia tikrinti visą darbo laiką. Siurbliai su netiesiogine pavara (M) turi būti varomi prieš laikrodžio rodyklę. Sukimosi kryptis nustatoma, kai varoma ašis sutampa su stebėtoju. Jei siurblys turi tiesioginę pavarą (pavyzdžiui, vilkiko), jis turi būti varomas prieš laikrodžio rodyklę. Menčių tepimui naudojama alyva: originali B. P. alyva (prekės numeris BP5070).
Privalumai Minimalios remonto išlaidos dėl unikalios automatinės apsaugos sistemos. Kaip ir B.P. siurbliai... yra išbandyti, patikrinti ir supakuoti su didžiausiu kruopštumu, 100 % garantuojamas sklandus paleidimas.
Nominalus tūrinis srautas 13845 l/min.
Pavaros tipas: PTO 540 aps./min.
Sukimosi kryptis: Prieš laikrodžio rodyklę (CCW).
Balasto oro įpurškimo sistema: Ne.
Sudaro: Įskaitant PTO veleno dangtį. Be slėgio mažinimo vožtuvo (0200013) ir vakuuminio vožtuvo (0155513). Siurbliai tiekiami be tepimo alyvos (BP5070).
Tepimo sistemos tipas: Priverstinis.
Menčių tipas: Ilgas tarnavimo laikas.
Apsaugos nuo smūgių sistema: Taip.
Maksimalus vakuumas 0,95 BAR.
Maksimalus santykinis slėgis 1,5 BAR.
Galia, reikalinga maks. slėgiui 44 kW.
Galia, reikalinga maks. Vakuumas25 kW

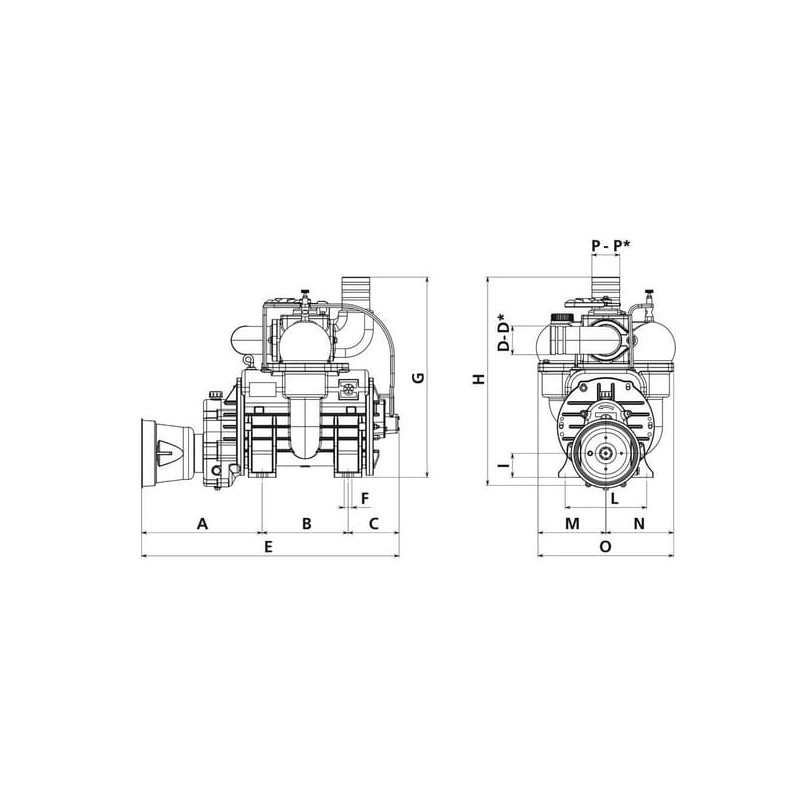

D,P Žarnos jungties skersmuo100 mm
Apsauginio vožtuvo jungties skersmuo2 coliai
Slėginio vožtuvo jungties skersmuo1-1/2 colio
E Bendras ilgis830 mm
O Bendras plotis390 mm
H Aukštis605 mm
F Tvirtinimo angų skersmuo22 mm
B,L Tvirtinimo angų atstumas247 mm246 mm
AMontavimo angų atstumas iki veleno galo391 mm
C Montavimo angų atstumas iki galo192 mm
M Veleno centro iki kairiosios pusės galo195 mm
N Veleno centro iki dešiniosios pusės galo195 mm
IAtstumas nuo veleno centro iki apačios69 mm
Veleno skersmuo1-3/8 colio
Maks. Veleno sukimosi greitis 540 aps./min.
Bako talpa 3,5 l
Svoris 178 kg
Papildoma informacija # Atkreipkite dėmesį: ši prekė yra pavojinga arba nestandartinio dydžio. Tai reiškia, kad bus naudojamas specialus vežėjas, o šios prekės pristatymas užtruks iki 48 valandų.
[]
