Dalies numerisMEC13500MAVLA
EAN
Vietinis kiekisKiekvienas
GamintojasBattioni Pagani
Išsami informacijaMEC II serijos siurbliai turi automatinę apsaugos sistemą. Pavyzdžiui, sulūžus mentei, rotorių ir rotoriaus korpusą galima apsaugoti stumiant rotorių žemyn, įskaitant flanšo tvirtinimo detales. MEC II serijos siurbliai standartiškai tiekiami su ilgaamžėmis (karščiui atspariomis) mentėmis. MEC II serijos siurbliuose yra temperatūros matuoklis, leidžiantis nuskaityti temperatūrą eksploatacijos metu. Menčių susidėvėjimo būklei nustatyti galima naudoti techninės priežiūros liuką, rodantį, kada reikia pakeisti mentes. Kiekvienas siurblys gamykloje atliekamas galutinis patikrinimas, kurio metu, be kitų veiksnių, išbandomas vakuumas, suspaudimas ir tepimas. Kiekvienam siurbliui parengiama bandymo ataskaita, susijusi su serijos numeriu.
Taikymo sritis Šie vakuuminiai siurbliai su mentėmis daugiausia naudojami žemės ūkyje srutų rezervuarams pripildyti ir ištuštinti.
Savybės Šie siurbliai gali generuoti tiek teigiamą slėgį, tiek vakuumą.
Techninė informacija Prekės numerio struktūra: MEC = serija, 9000 = tipas, MAV = tiesioginė pavara, 1000 aps./min. Siurblys turi automatinį tepimą. Priverstinio tepimo atveju, kaip ir automatinio tepimo atveju, funkcija... eksploatacijos metu reikia nuolat tikrinti Siurbliai su netiesiogine pavara (M) turi būti sukami prieš laikrodžio rodyklę Sukimosi kryptis nustatoma, kai varoma ašis sutampa su stebėtoju Jei siurblys turi tiesioginę pavarą (pavyzdžiui, vilkiko), jis turi būti sukamas prieš laikrodžio rodyklę
Privalumai Minimalios remonto išlaidos dėl unikalios automatinės apsaugos sistemos Kaip ir B.P. siurbliai... yra išbandyti, patikrinti ir supakuoti su didžiausiu kruopštumu, be problemų paleidimas garantuojamas 100 %.
Nominalus tūrinis srautas 13845 l/min.
Pavaros tipas: PTO 1000 aps./min. su pavarų dėže.
Sukimosi kryptis: Prieš laikrodžio rodyklę (CCW).
Balasto oro įpurškimo sistema: Ne.
Sudaro: Įskaitant PTO veleno dangtį. Be slėgio mažinimo vožtuvo (0200013) ir vakuuminio vožtuvo (0155513). Siurbliai tiekiami be tepimo alyvos (BP5070).
Tepimo sistemos tipas: Automatinis.
Menčių tipas: Ilgas tarnavimo laikas.
Apsaugos nuo smūgių sistema: Taip.
Maksimalus vakuumas 0,95 BAR.
Maksimalus santykinis slėgis 1,5 BAR.
Galia, reikalinga maks. slėgiui 44 kW.
Galia, reikalinga maks. Vakuumas25 kW

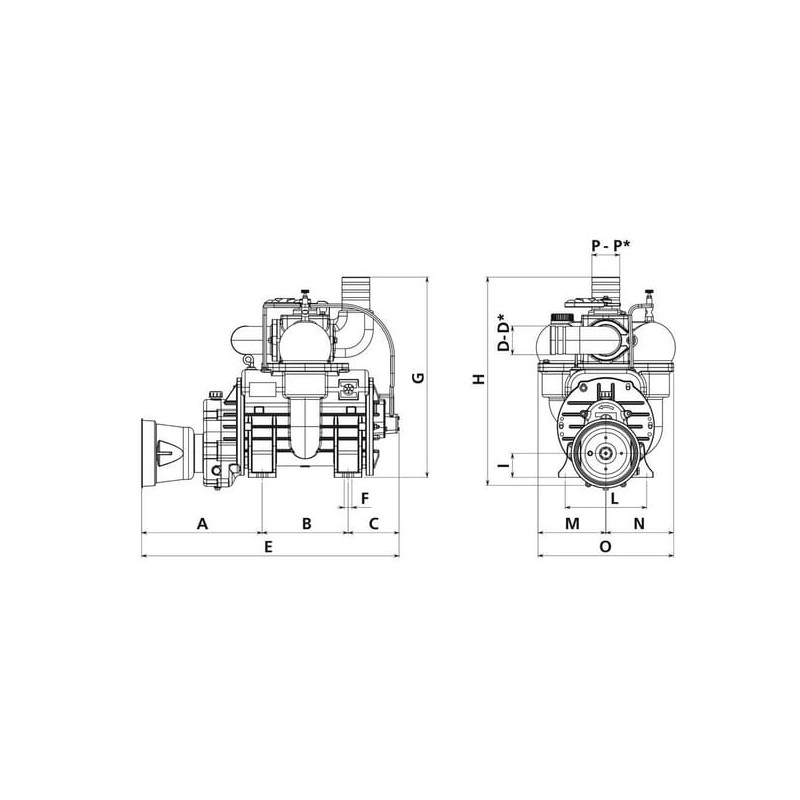

D,P Žarnos jungties skersmuo100 mm
Apsauginio vožtuvo jungties skersmuo2 coliai
Slėginio vožtuvo jungties skersmuo1-1/2 colio
E Bendras ilgis830 mm
O Bendras plotis390 mm
H Aukštis605 mm
F Tvirtinimo angų skersmuo22 mm
B,L Tvirtinimo angų atstumas247 mm246 mm
AMontavimo angų atstumas iki veleno galo391 mm
C Montavimo angų atstumas iki galo192 mm
M Veleno centro iki kairiosios pusės galo195 mm
N Veleno centro iki dešiniosios pusės galo195 mm
IAtstumas nuo veleno centro iki apačios69 mm
Veleno skersmuo1-3/8 colio
Maks. Veleno sukimosi greitis 1000 aps./min.
Bako talpa 3,5 l
Svoris 175 kg
[]
