Dalies numerisMEC9000DLA
EAN
VienetasKiekvienas
Prekės ženklasBattioni Pagani
Išsami informacijaMEC II serijos siurbliai turi automatinę apsaugos sistemą. Pavyzdžiui, sulūžus mentei, rotorius ir rotoriaus korpusas gali būti apsaugoti stumiant rotorių, įskaitant flanšo tvirtinimus, žemyn. Siurbliai su „balasto sistema“, pažymėti raide B prekės numerio gale (pvz., MEC9000MB), vakuuminiame režime veikia ilgiau. Veikimo laikas esant -0,95 baro slėgiui trunka nuo 8 minučių (standartinis) iki daugiausiai 15 minučių. Nuolatinis veikimas leidžiamas esant -0,6 baro slėgiui. Standartiškai MEC II serijos siurbliai tiekiami su ilgaamžėmis (karščiui atspariomis) mentėmis. MEC II serijos siurbliuose yra temperatūros matuoklis, leidžiantis nuskaityti temperatūrą eksploatacijos metu. Menčių susidėvėjimo būklei nustatyti galima naudoti techninės priežiūros liuką, rodantį, kada mentes reikia keisti. Kiekvienas siurblys gamykloje atliekamas galutinis patikrinimas, kurio metu, be kitų veiksnių, patikrinamas vakuumas, suspaudimas ir tepimas. Kiekvienam siurbliui parengiama bandymo ataskaita, susijusi su serijos numeriu.
Taikymo sritis Šie vakuuminiai siurbliai su mentėmis daugiausia naudojami žemės ūkyje srutų rezervuarams pripildyti ir ištuštinti.
Savybės Šie siurbliai gali generuoti tiek teigiamą slėgį, tiek vakuumą.
Techninė informacija. Prekių numerių sudėtis: MEC = serija, 9000 = tipas, D = tiesioginė pavara 1000 aps./min., L = sukimasis prieš laikrodžio rodyklę, R = sukimasis pagal laikrodžio rodyklę, A = automatinis tepimas, B = balasto sistema. Siurbliuose be automatinio tepimo (prekės numeryje nėra „A“) siurblys turi priverstinio tepimo sistemą, kuri reguliuojama lašeliniais purkštukais. Siurbliuose be automatinio tepimo, kiekis Tepimo alyva nustatoma gamykloje ir negali būti keičiama be įrankio. Priverstinio tepimo atveju, kaip ir automatinio tepimo atveju, veikimo metu reikia nuolat tikrinti veikimą. Sukimosi kryptis nustatoma, kai varoma ašis sutampa su stebėtoju. Jei siurblys turi tiesioginę pavarą (pavyzdžiui, vilkiko), jis turi būti varomas prieš laikrodžio rodyklę. Menčių tepimui naudojama alyva: originali B. P. alyva (prekės numeris BP5070).
Privalumai Minimalios remonto išlaidos dėl unikalios automatinės apsaugos sistemos. Kaip ir B.P. siurblių atveju... yra išbandyti, patikrinti ir supakuoti su didžiausiu kruopštumu, be problemų paleidimas garantuojamas 100 %.
Nominalus tūrinis srautas 9030 l/min.
Pavaros tipas: PTO 1000 aps./min. be pavarų dėžės.
Sukimosi kryptis: Prieš laikrodžio rodyklę (CCW).
Balasto oro įpurškimo sistema: Ne.
Sudaro: Įskaitant PTO veleno dangtį. Be slėgio mažinimo vožtuvo (0200013) ir vakuuminio vožtuvo (0155513). Siurbliai tiekiami be tepimo alyvos (BP5070).
Tepimo sistemos tipas: Automatinis.
Menčių tipas: Ilgas tarnavimo laikas.
Apsaugos nuo smūgių sistema: Taip.
Maksimalus vakuumas 0,95 BAR.
Maksimalus santykinis slėgis 1,5 BAR.
Galia, reikalinga maks. slėgiui 25 kW.
Galia, reikalinga maks. Vakuumas 16 kW

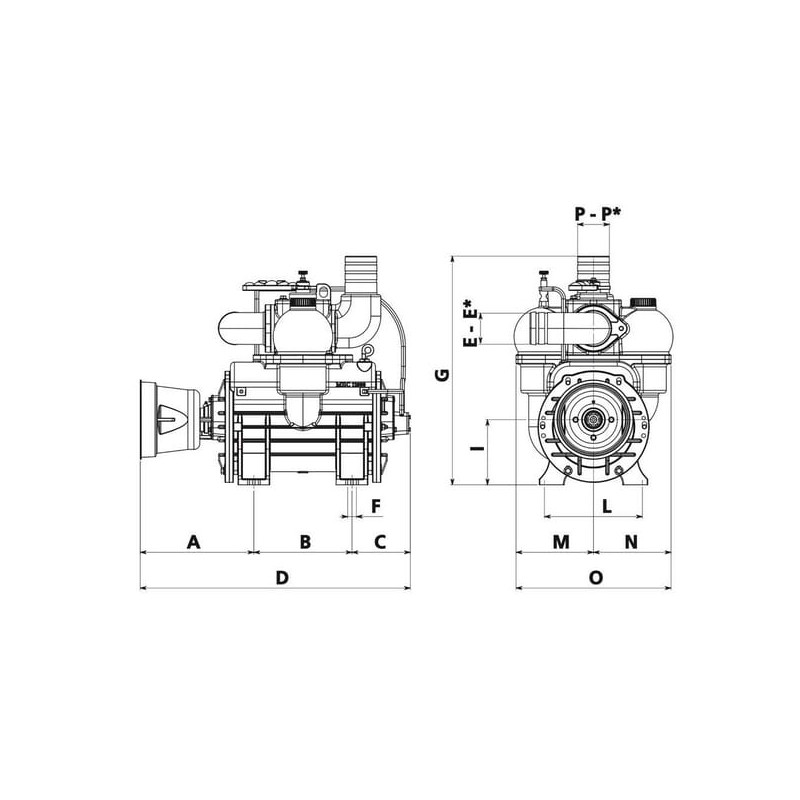

D,P Žarnos jungties skersmuo 80 mm
Apsauginio vožtuvo jungties skersmuo 2 coliai
Slėginio vožtuvo jungties skersmuo 1-1/2 colio
E Bendras ilgis 610 mm
O Bendras plotis 390 mm
G Aukštis 575 mm
F Tvirtinimo angų skersmuo 22 mm
B, L Tvirtinimo angų atstumas 189 mm 246 mm
A Tvirtinimo angų atstumas iki veleno galo 280 mm
C Tvirtinimo angų atstumas iki galo 141 mm
M Veleno centro iki kairiosios pusės galo 195 mm
N Veleno centro iki dešiniosios pusės galo 195 mm
I Veleno centro iki apačios 164 mm
Veleno skersmuo 1-3/8 colio
Maks. Veleno sukimosi greitis 1400 aps./min.
Bako talpa 2,5 l
Svoris 132 kg
[]
